Wärmezähler – Ultraschall

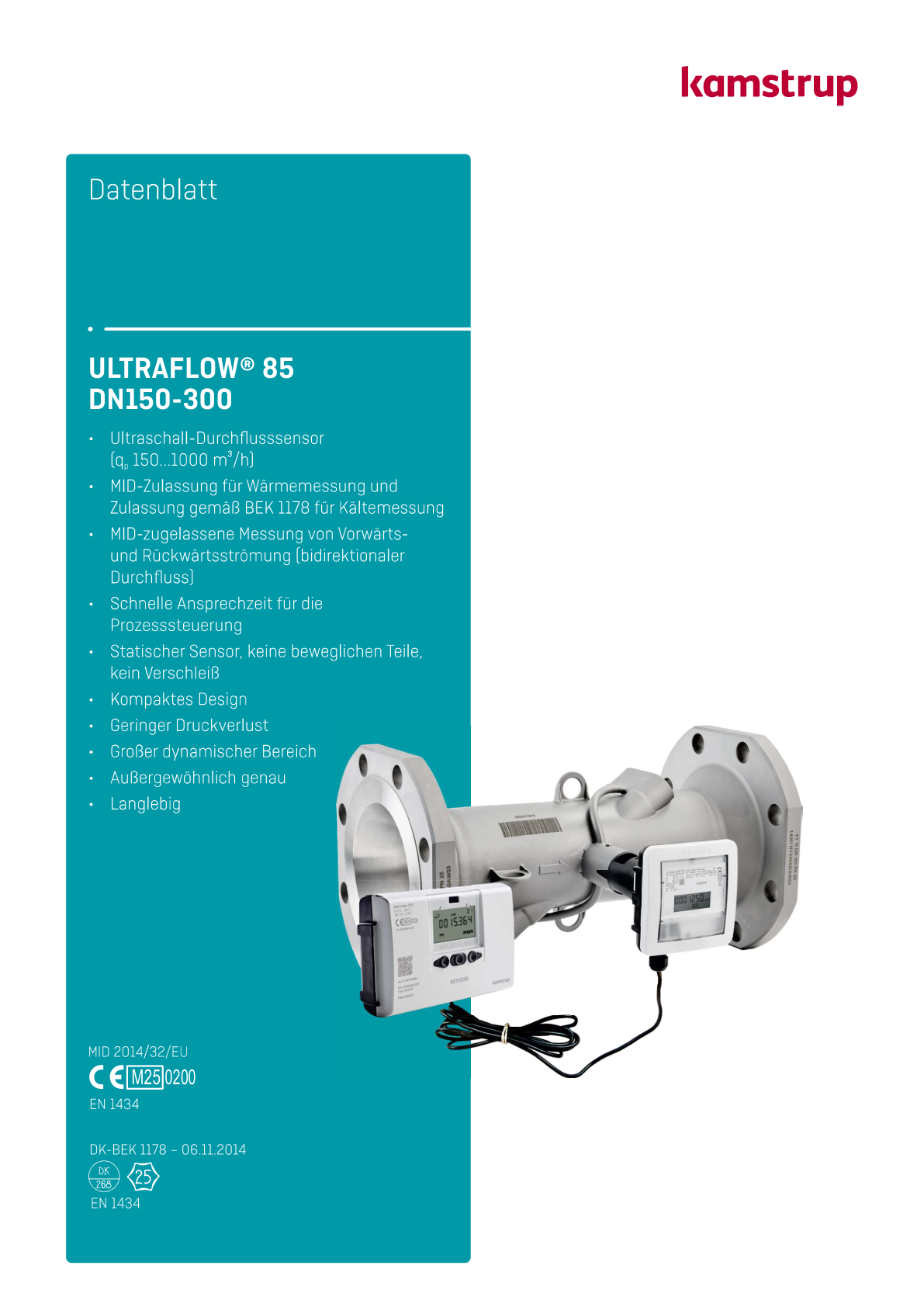

Durchflusssensor ULTRAFLOW® 85 DN150–300

Der ULTRAFLOW® 85 ist ein hochpräziser Ultraschall-Durchflusssensor für Wärmezähler in großen Nennweiten von DN150 bis DN300. Entwickelt für den Einsatz in Fernwärmenetzen, Heizzentralen und Großanlagen – MID-zugelassen, bidirektional und völlig wartungsfrei.

Ultraschall-Messprinzip – keine beweglichen Teile, kein Verschleiß
MID-Zulassung für Wärmemessung gemäß EN 1434
Nennweiten DN150 bis DN300, Durchfluss bis 1000 m³/h
Bidirektionale Messung (Vorwärts- und Rückwärtsströmung)
Edelstahl-Gehäuse für Medientemperaturen bis 150 °C
Kompatibel mit MULTICAL® 603 und MULTICAL® 803
Großer dynamischer Bereich, außerordentlich genau

Angebot anfragen ↓ Datenblatt PDF

WärmezählerUltraflow 85DN150–DN300UltraschallMIDEN 1434FernwärmeKamstrupFlansch

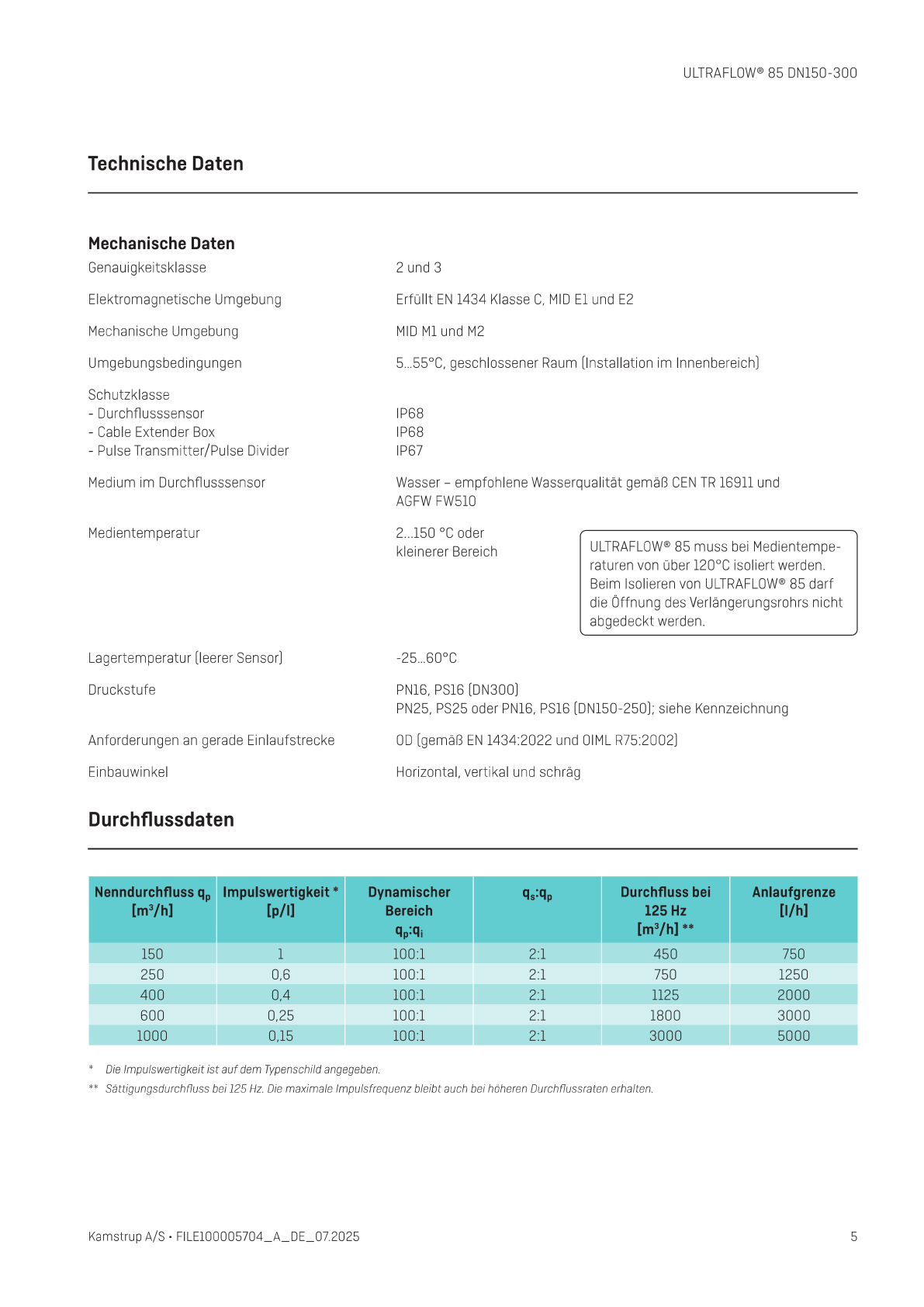

Technische Spezifikationen

Messprinzip

Ultraschall (Laufzeitdifferenz)

Nennweiten

DN150 – DN300

Nenndurchfluss q_p

150 – 1000 m³/h

Genauigkeitsklasse

Klasse 2 / Klasse 3 (EN 1434)

Zulassung

MID 2014/32/EU

Druckstufe

PN16, PN25 (DN150–DN250)

Medientemperatur

2 – 150 °C

Versorgung

3,6 VDC Batterie / 230 VAC

Parameter	Wert
Gehäuse / Flansche	Edelstahl W.-Nr. 1.4308 / 1.4301
Wandler	Titan
Dichtungen	Faser
Schutzart	IP68 (Durchflusssensor), IP67 (Pulse Divider)
EMV-Konformität	EN 1434 Klasse C, MID E1 und E2
Impulsausgang	Push-Pull, galvanisch verbunden, 10 kΩ
Kabellänge Durchflusssensor	max. 10 m
Kabellänge Pulse Divider	max. 100 m (MULTICAL®, Y=2)
Batterielebensdauer (seriell)	bis 16 Jahre bei t_BAT < 30 °C
Batterielebensdauer (Impuls)	bis 13 Jahre bei t_BAT < 30 °C
Netzstromversorgung	230 VAC +15/−30%, 50/60 Hz

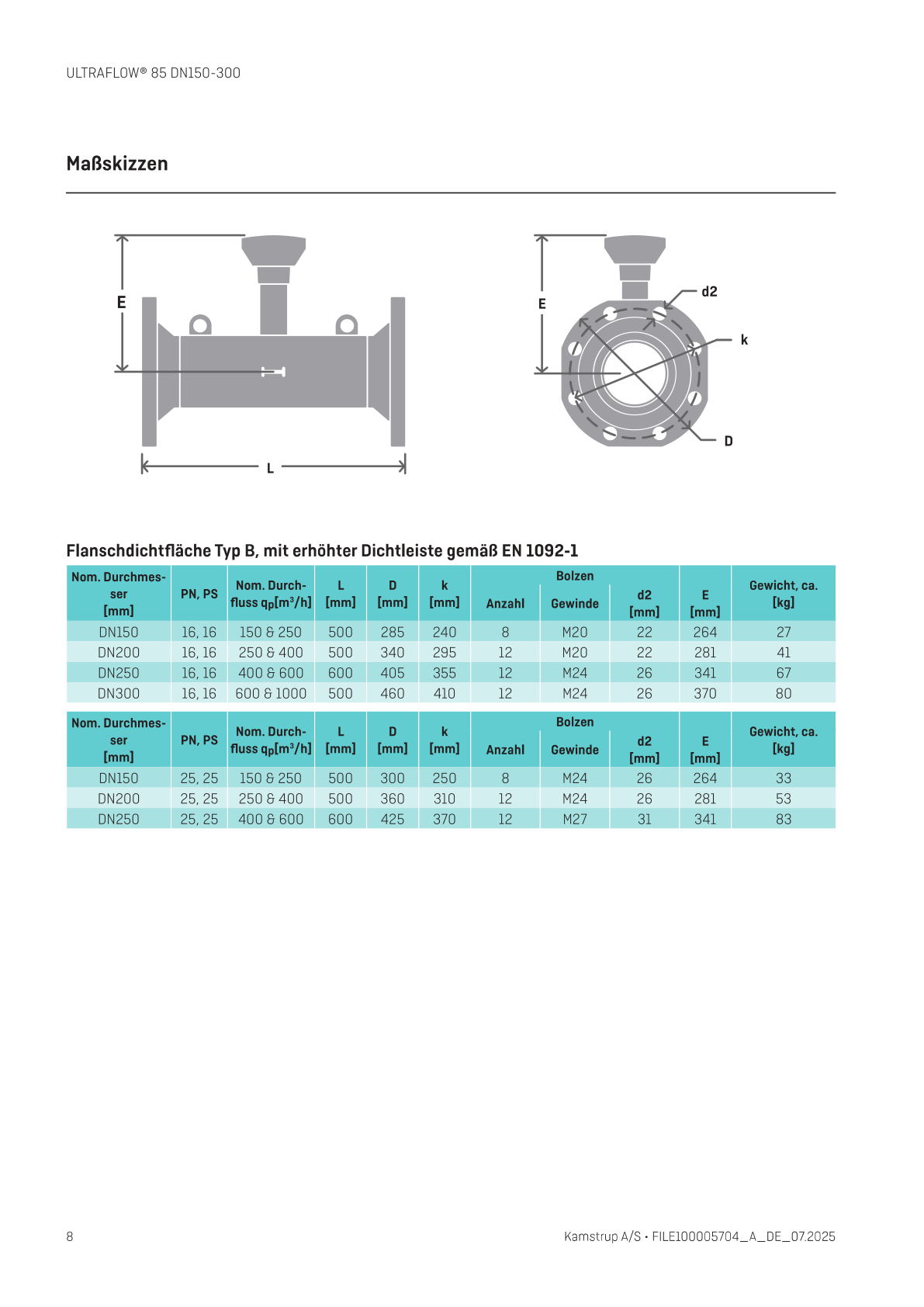

Einbaulänge DN150 (qp 150/250)	500 mm
Einbaulänge DN200 (qp 400)	500 mm
Einbaulänge DN250 (qp 600)	600 mm
Einbaulänge DN300 (qp 1000)	500 mm (nur PN16)
Gewicht DN150	ca. 27–33 kg
Gewicht DN200	ca. 41–53 kg
Gewicht DN250	ca. 67–83 kg
Gewicht DN300	ca. 80 kg
Einsatzgebiet	Fernwärme, Heizzentralen, Großanlagen
Normen	EN 1434:2022, DIN RTO:2022, MIR MTC 22/213-1

Durchflusssensor ULTRAFLOW® 85 DN150–300

Technische Spezifikationen

Interesse am ULTRAFLOW® 85 für Wärmemessung?
