Kältezähler mit K7.2

Durchflusssensor ULTRAFLOW® 85 DN150–300

Der ULTRAFLOW® 85 ist ein statischer Ultraschall-Durchflusssensor für Kältezähler in großen Nennweiten von DN150 bis DN300. Konzipiert für den Einsatz in Fern- und Nahkältenetzen mit hohem Volumenstrom – MID-zugelassen, langlebig und wartungsfrei.

  • Ultraschall-Messprinzip – keine beweglichen Teile, kein Verschleiß
  • MID-Zulassung für Wärme-/Kältemessung gemäß EN 1434
  • Nennweiten DN150 bis DN300, Durchfluss bis 1000 m³/h
  • Messung von Vorwärts- und Rückwärtsströmung (bidirektional)
  • Kompaktes Edelstahl-Gehäuse, Flansche W.-Nr. 1.4301/1.4308
  • Kompatibel mit MULTICAL® Rechenwerken (603, 803)
  • Batterielebensdauer bis zu 16 Jahre (seriell) / 13 Jahre (Impuls)
Angebot anfragen ↓ Datenblatt PDF
KältezählerUltraflow 85DN150–DN300UltraschallK7.2MIDEN 1434KamstrupFlansch

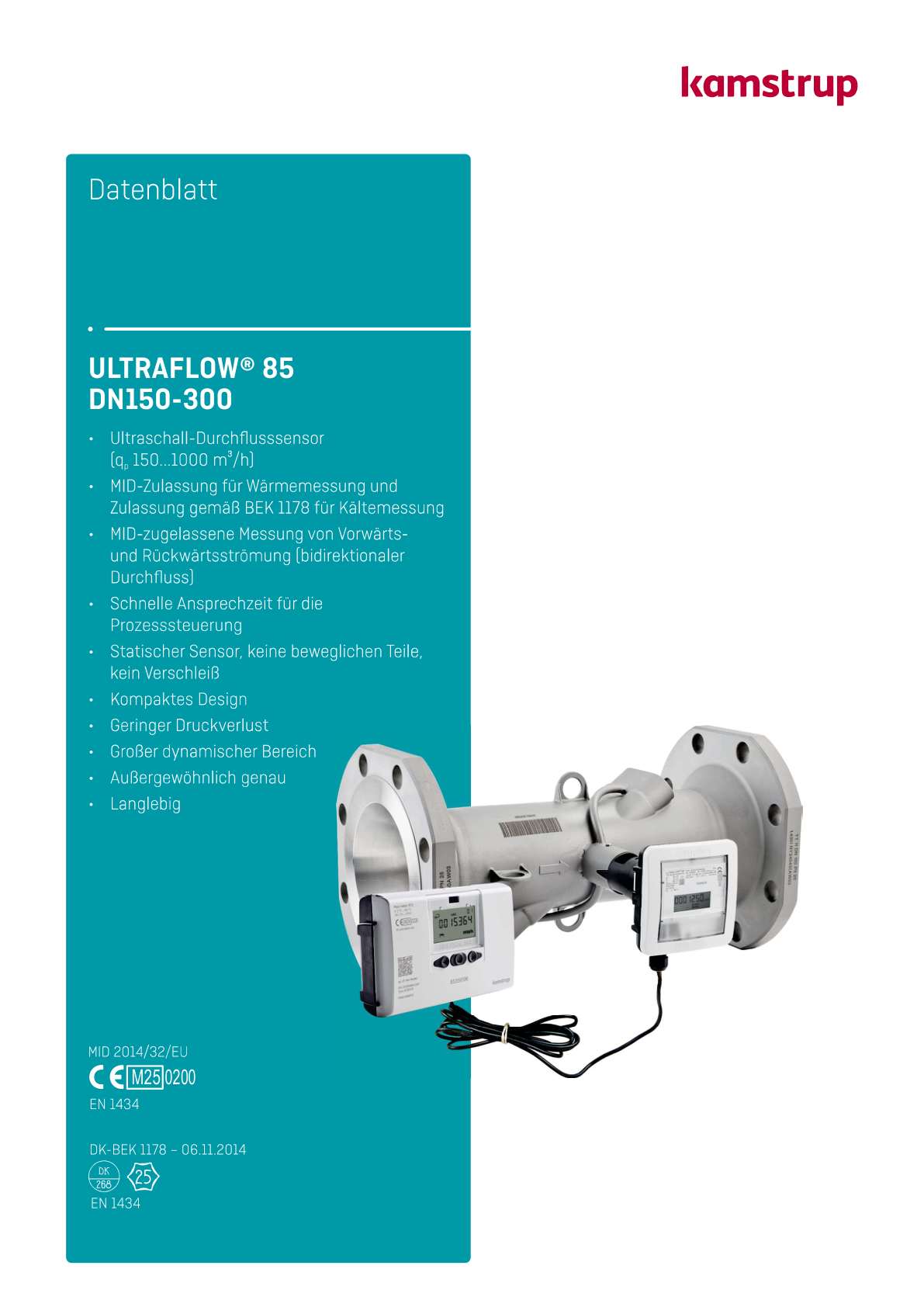

ULTRAFLOW 85 DN150-300 Durchflusssensor

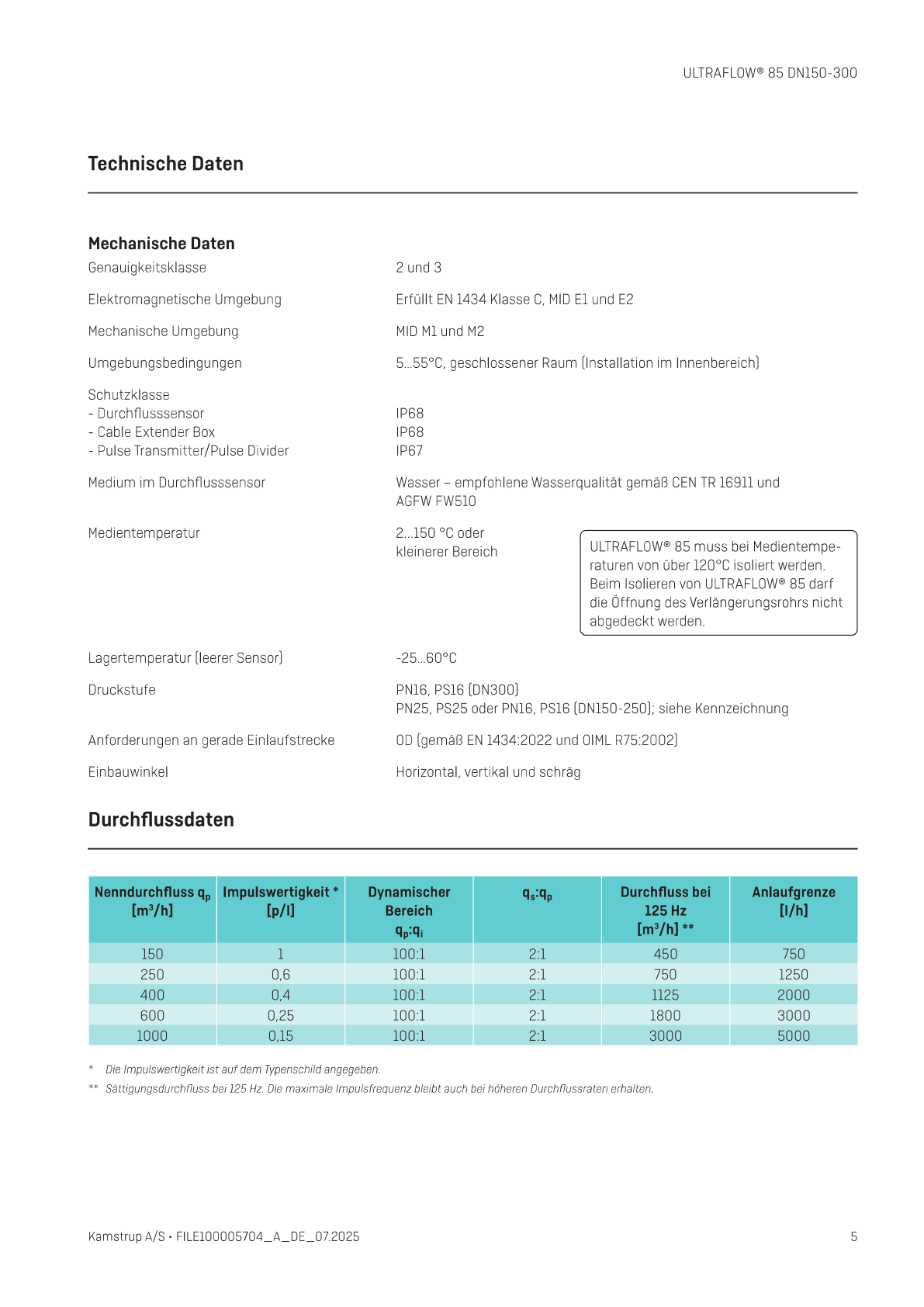

Technische Spezifikationen

Messprinzip
Ultraschall (Laufzeitdifferenz)
Nennweiten
DN150 – DN300
Nenndurchfluss qp
150 – 1000 m³/h
Genauigkeitsklasse
Klasse 2 / Klasse 3 (EN 1434)
Zulassung
MID 2014/32/EU, K7.2
Druckstufe
PN16, PN25 (DN150–DN250)
Medientemperatur
2 – 150 °C
Versorgung
3,6 VDC Batterie / 230 VAC
ParameterWert
Gehäuse / FlanscheEdelstahl W.-Nr. 1.4308 / 1.4301
WandlerTitan
DichtungenFaser
SchutzartIP68 (Durchflusssensor), IP67 (Pulse Divider)
EMV-KonformitätEN 1434 Klasse C, MID E1 und E2
ImpulsausgangPush-Pull, galvanisch verbunden, 10 kΩ
Kabellänge Durchflusssensormax. 10 m
Kabellänge Pulse Dividermax. 100 m (MULTICAL®, Y=2)
Batterielebensdauer (seriell)bis 16 Jahre bei tBAT < 30 °C
Batterielebensdauer (Impuls)bis 13 Jahre bei tBAT < 30 °C
Netzstromversorgung230 VAC +15/−30%, 50/60 Hz

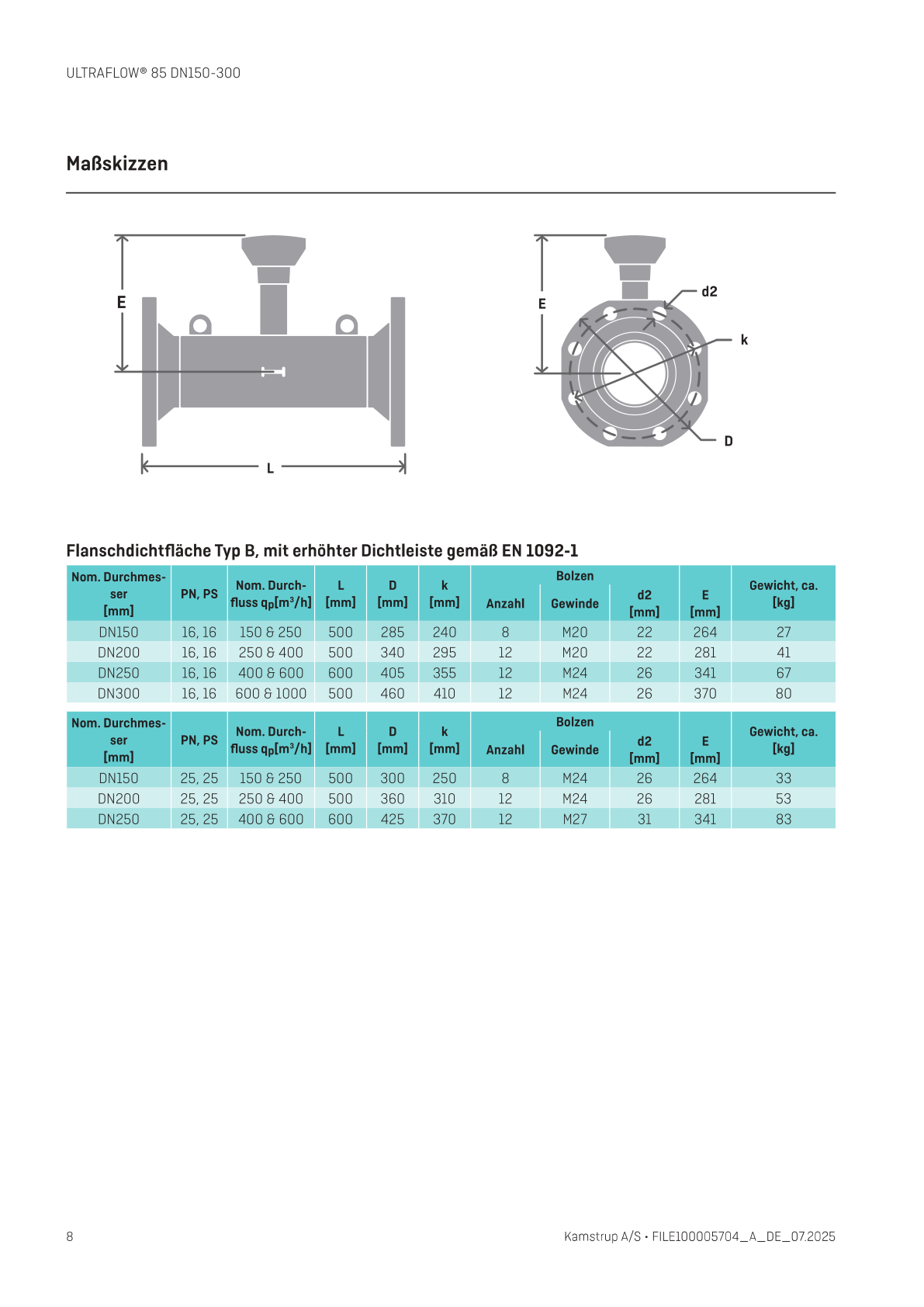

Einbaulänge DN150 (qp 150/250)500 mm
Einbaulänge DN200 (qp 400)500 mm
Einbaulänge DN250 (qp 600)600 mm
Einbaulänge DN300 (qp 1000)500 mm (nur PN16)
Gewicht DN150ca. 27–33 kg
Gewicht DN200ca. 41–53 kg
Gewicht DN250ca. 67–83 kg
Gewicht DN300ca. 80 kg
NormenEN 1434:2022, DIN RTO:2022, MIR MTC 22/213-1
